Modbus/IEC61850網關
型號：iGate-850 400 613 9938
基本說明：支持將Modbus串口儀表數據轉換為IEC61850電力協議規范數據。作為IEC61850從站，支持與電力IEC61850主站系統對接，如IEDScout、KEPServerEX等軟件的無縫對接。作為Modbus主站，具有2路RS-485和RS-232端口，便于與各類設備交互。使用iGate-850，用戶可以輕松連接Modbus串口設備至IEC61850網絡并實現靈活建模，實現兩端網絡高效數據交換
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、配置及調試方便：提供免費的配置軟件和ICD建模軟件，兩端網絡均支持調試功能； |
| 2、支持多種服務：支持報告服務、控制服務、取代服務、GOOSE服務和對時服務； |
| 3、通信方便：支持兩主機之間通信； |
| 4、質量保障：通過IEC61850-10 KEMA認證； |
| 5、應用廣泛：凡具有Modbus接口的設備都可以使用本產品實現與IEC61850規范設備的互連； |
技術特性
| 1、支持IEC61850-8-1（MMS）和GOOSE(滿足變電站自動化系統快速報文需求的機制)； |
| 2、一路10/100BASE-T自適應以太網，采用RJ45接口 ，該接口是IEC61850從站，串口是Modbus主站、傳輸模式可選，二路串口通訊，串口可以是RS232或RS485； |
| 3、每一條Modbus命令可以單獨設置輪詢時間，縮放比例，大小端轉換； |
| 4、串口波特率支持：300～115200bps； |
| 5、最大數據點數：800； |
| 6、低功耗：3W@24VDC；無風扇； |
| 7、工作溫度：-20℃～60℃，相對濕度：5～95%（無凝露）； |
| 8、機械尺寸：34mm（寬）×116mm（高）×107.4mm（深）； |
| 9、防護等級：IP20； |
快速應用指南
典型應用

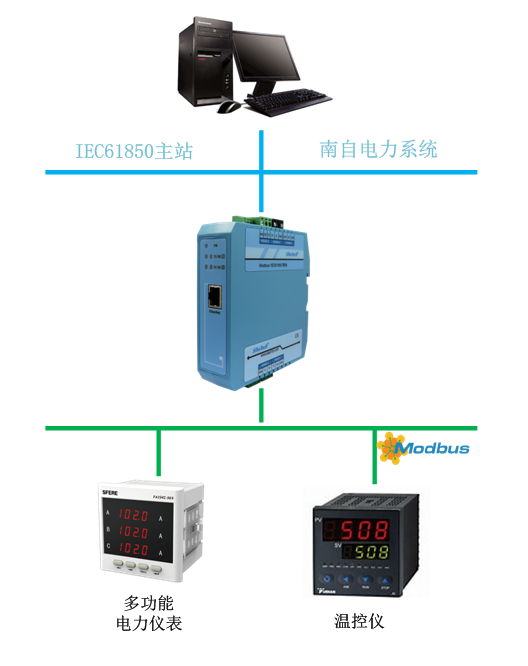

典型應用：Modbus RTU從站連接到IEC61850主站系統
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.06.09 | |
| 產品使用向?qū)?/a> | 說明書 | 2022.03.31 | |
| Datasheet | Datasheet | 2023.09.14 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

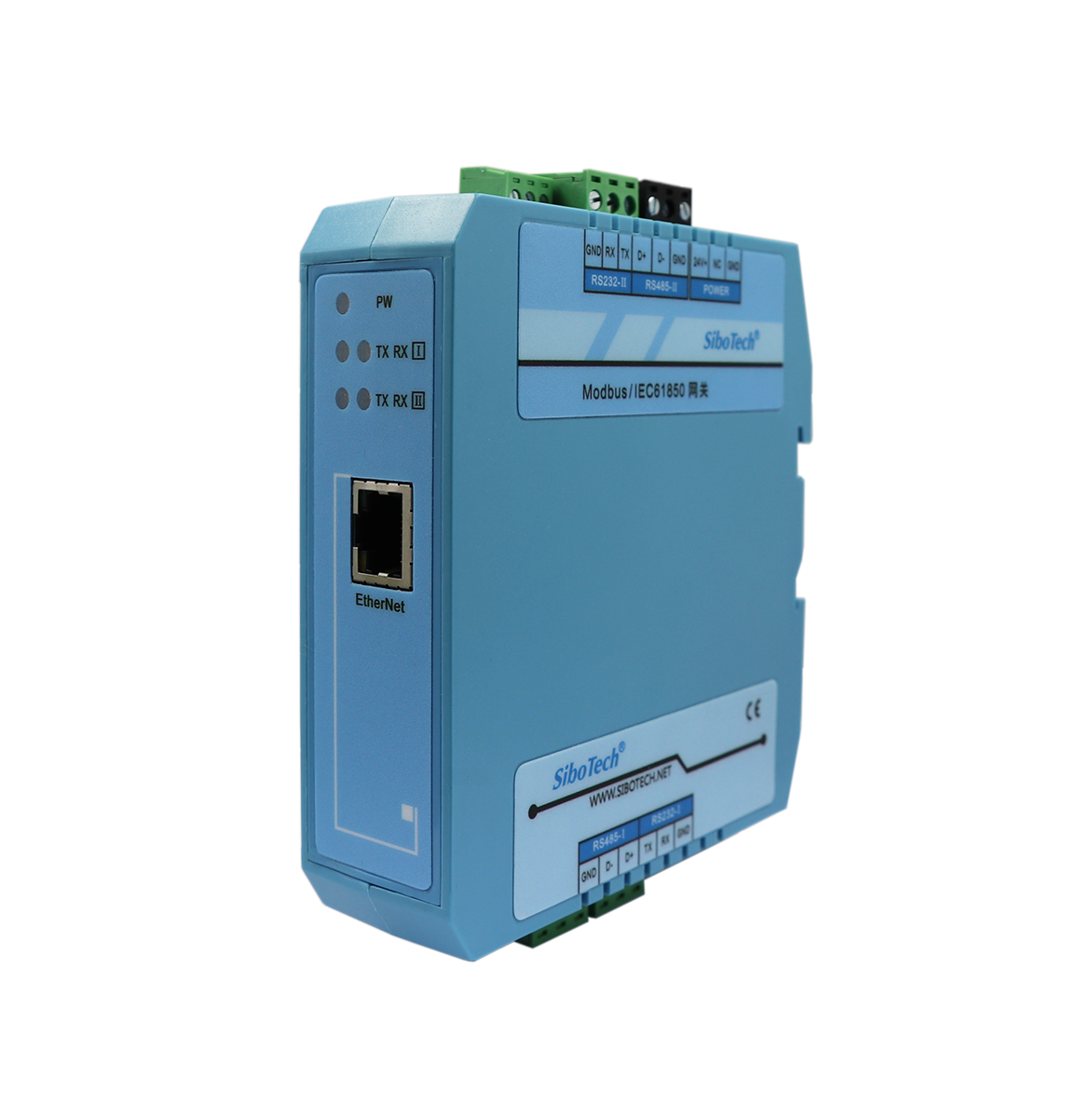

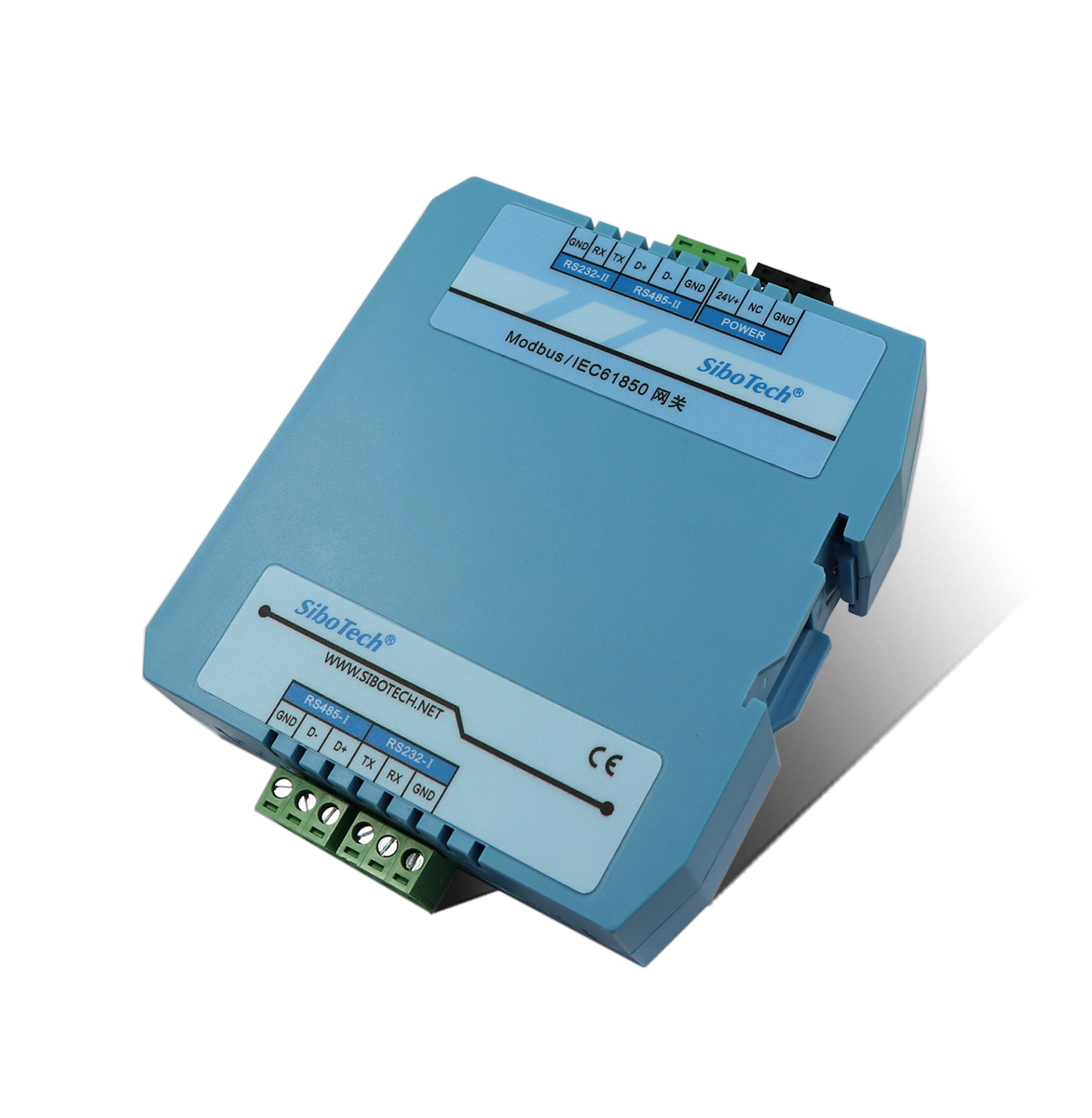

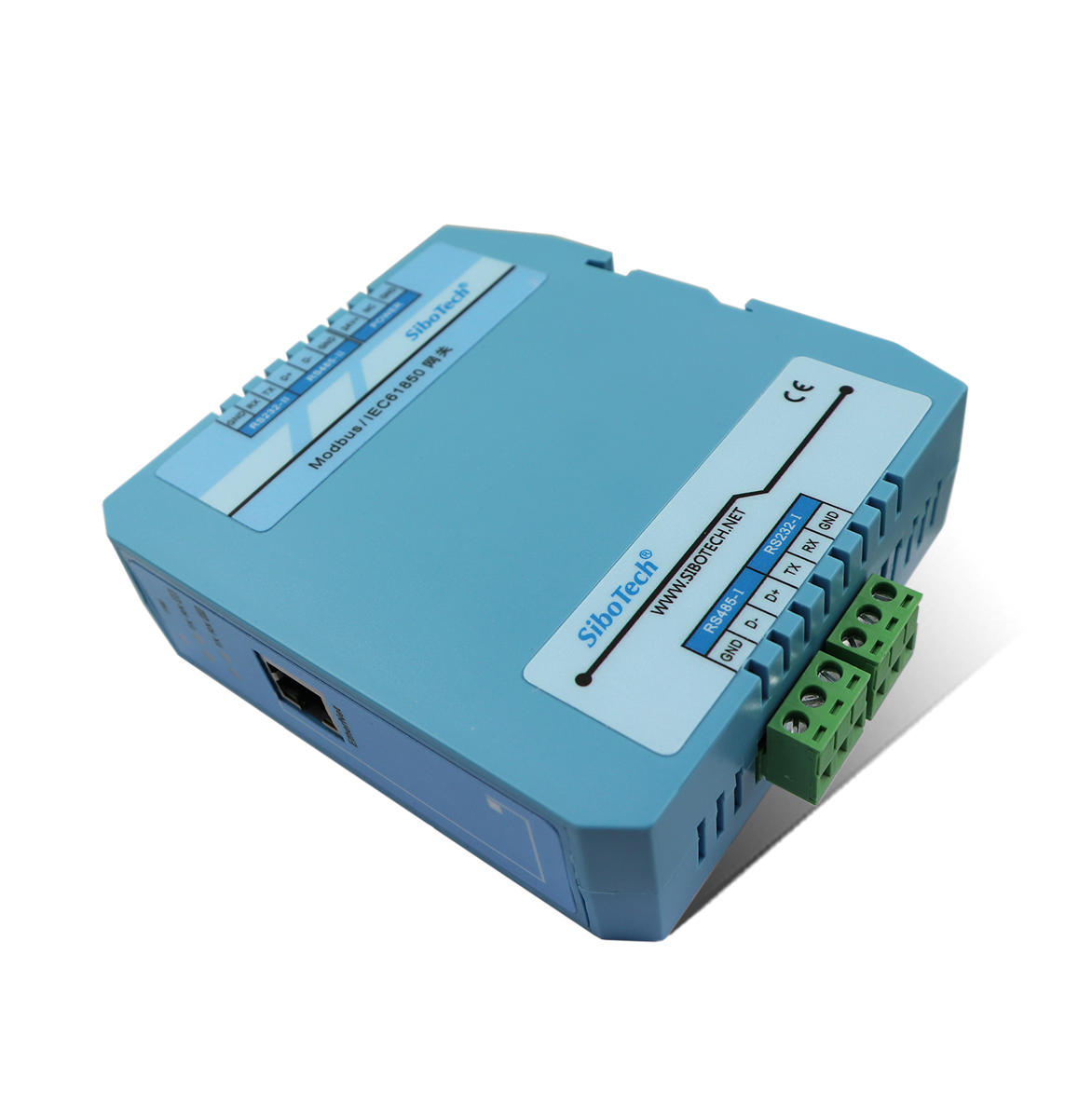

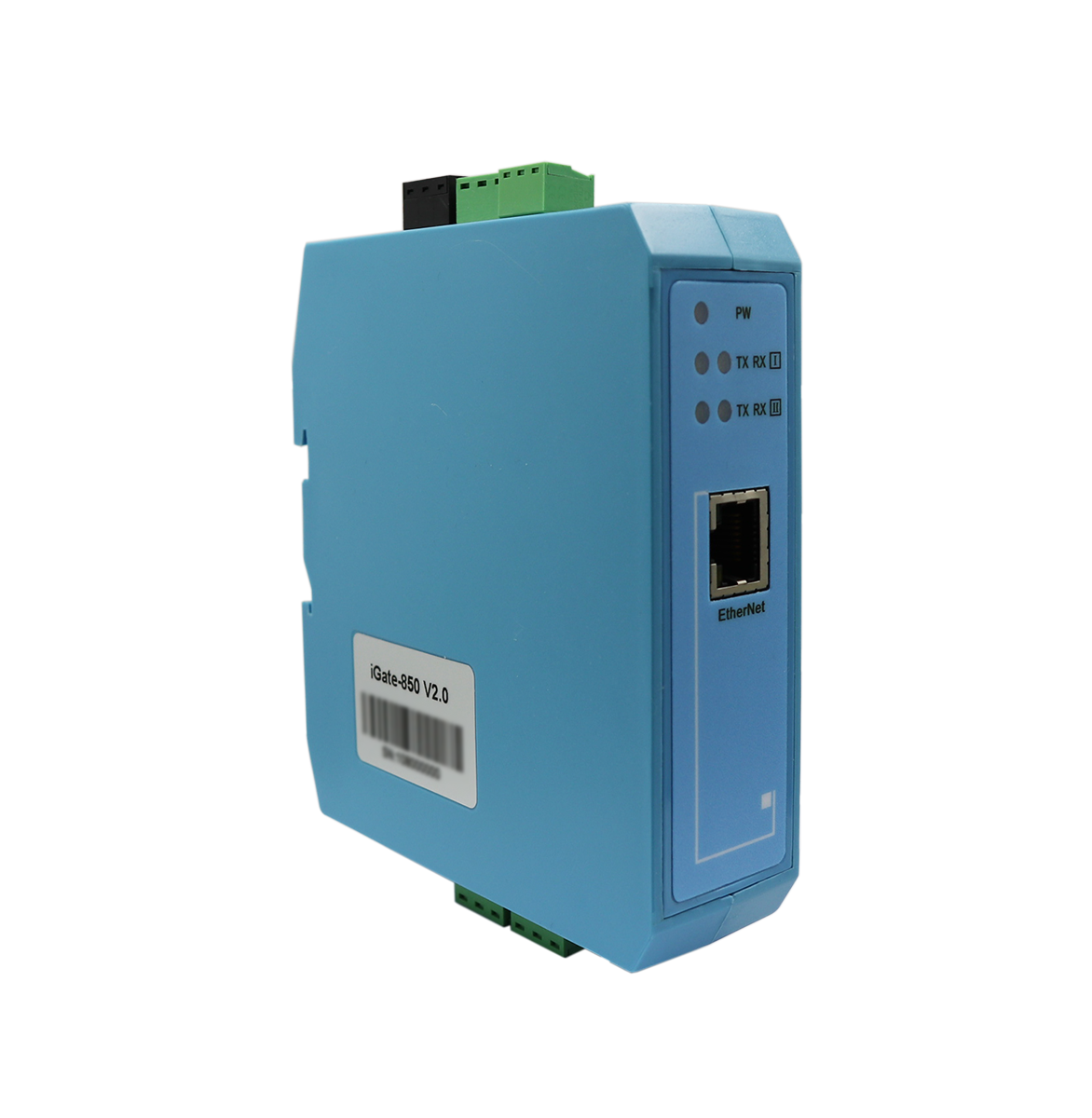

產品外觀
開發套件
相關案例
| 1、上海泗博Modbus轉IEC61850網關iGate-850實現電力系統采集電力儀表 |
| 2、上海泗博Modbus轉IEC61850網關iGate-850應用在溫州開關柜現場 |

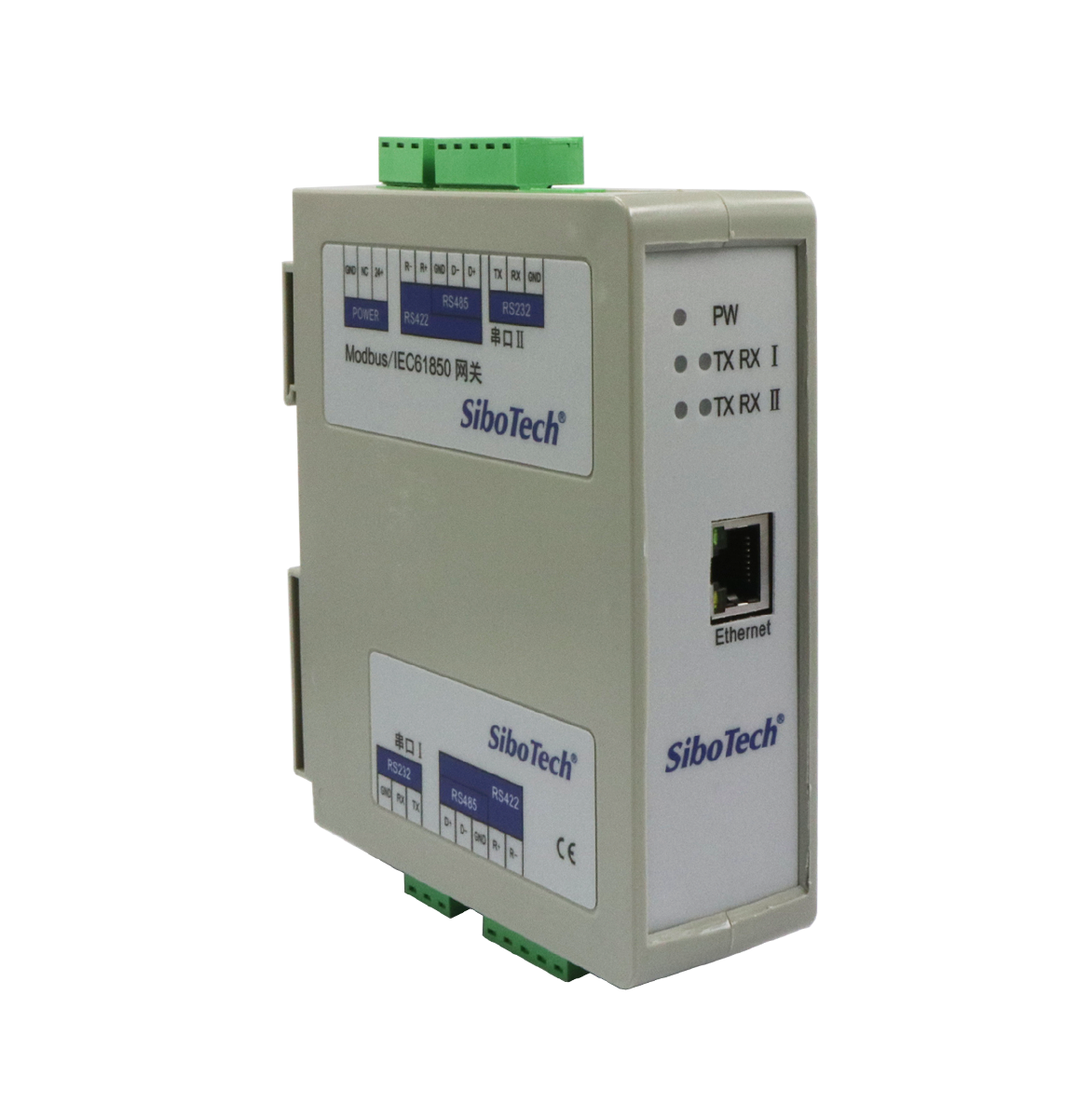

以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
