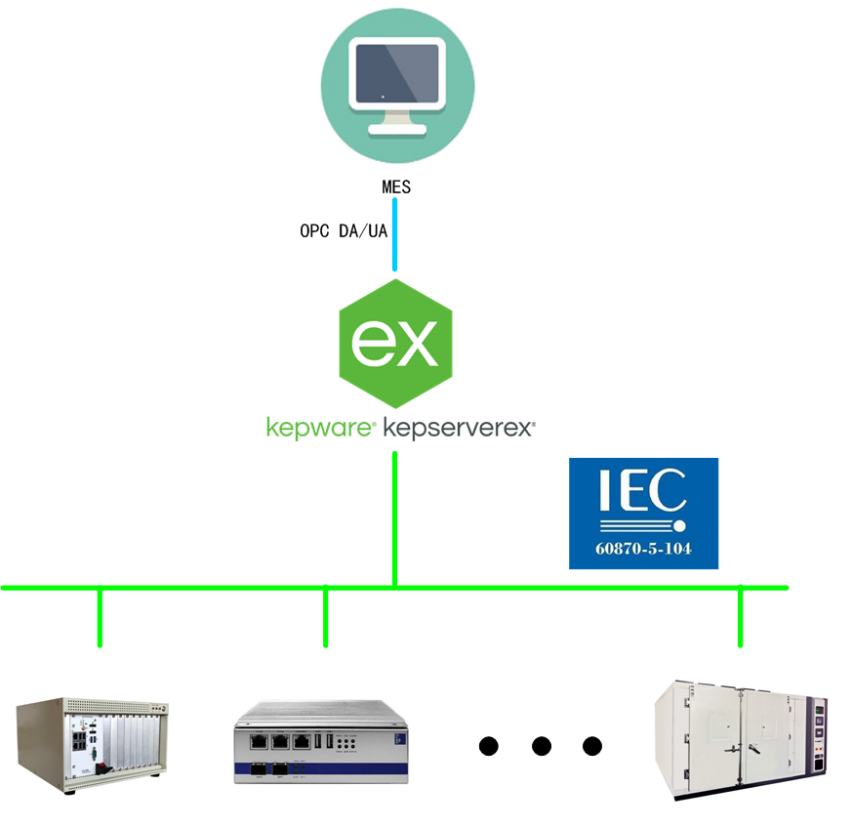

隨著越來越多電力設備自動化程度的不斷提高以及OPC協議的廣泛應用，越多客戶傾向于使用更為方便、快捷的方式去獲取數據，IEC60870-5-104協議作為一個標準的電子自動化協議，在電力自動化現場應用非常廣泛。
本文將介紹如何快速入門KEPServerEX的IEC-104驅動并實現數據采集。
以下簡單介紹一下如何使用IEC60870-5-104驅動來采集數據。
1，選擇IEC60870-5-104驅動

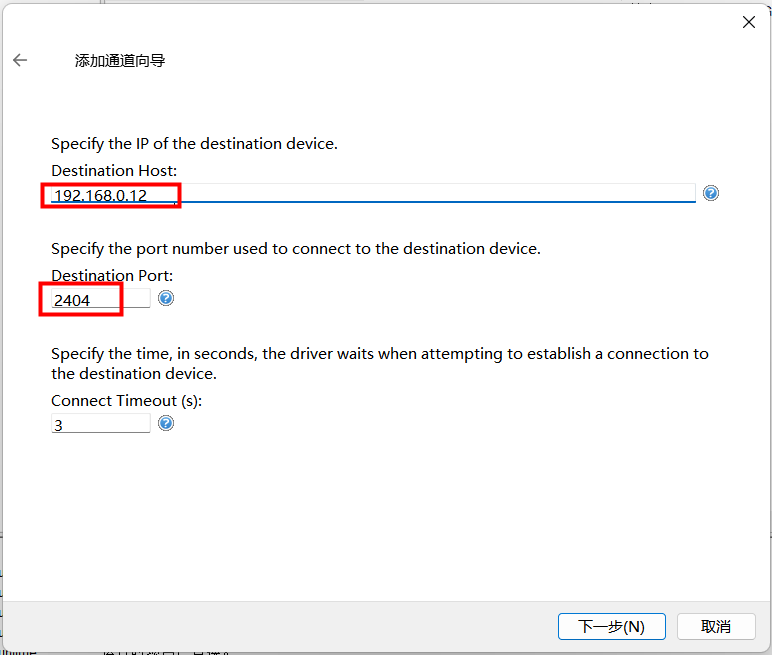

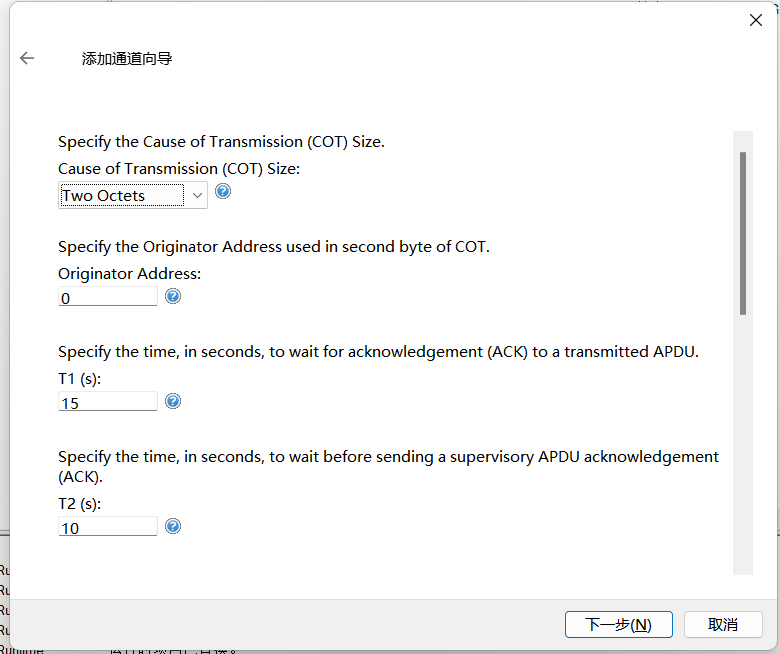

2，設置IEC104設備的地址和端口號，設置COT傳送原因和Originator Address，這里要和104設備端保持一致即可。

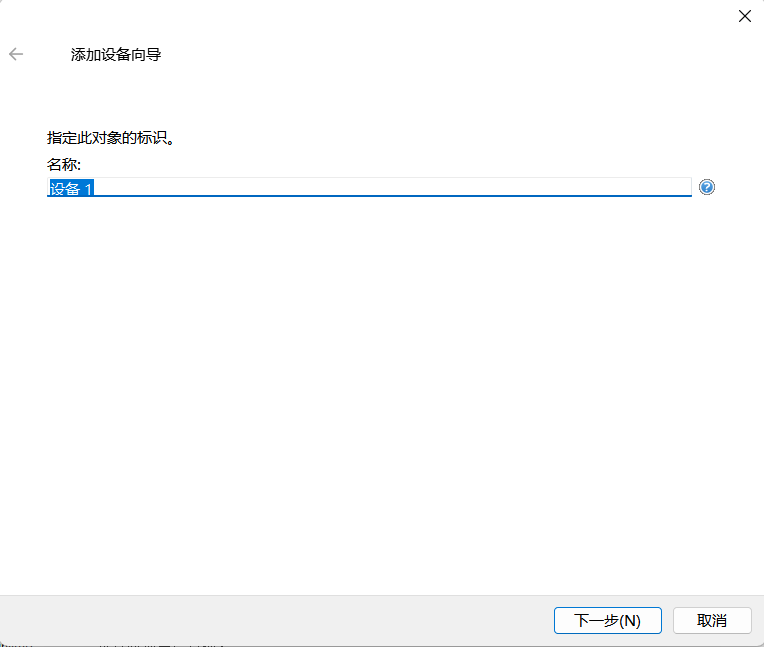

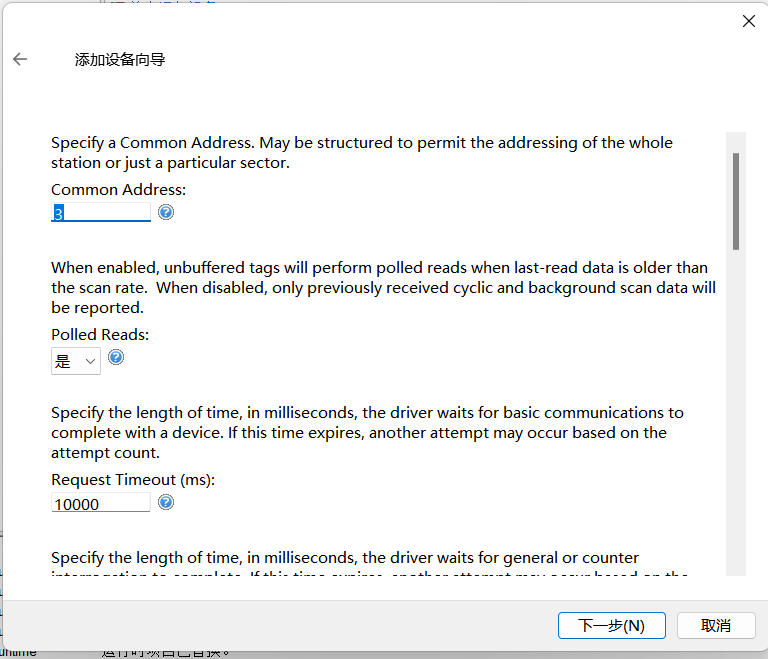

1，修改設備名稱“Name”，修改為需要的名稱，這里我們改為“設備1”，設置Common Address。

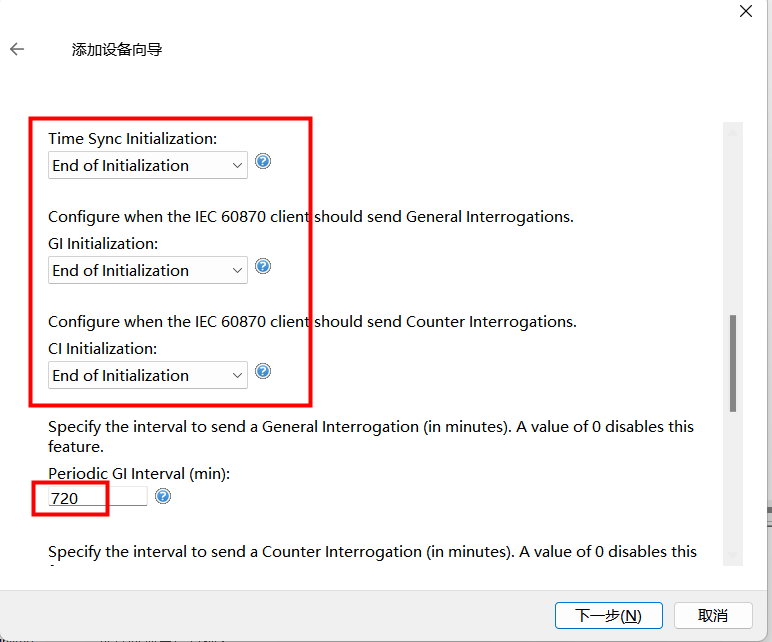

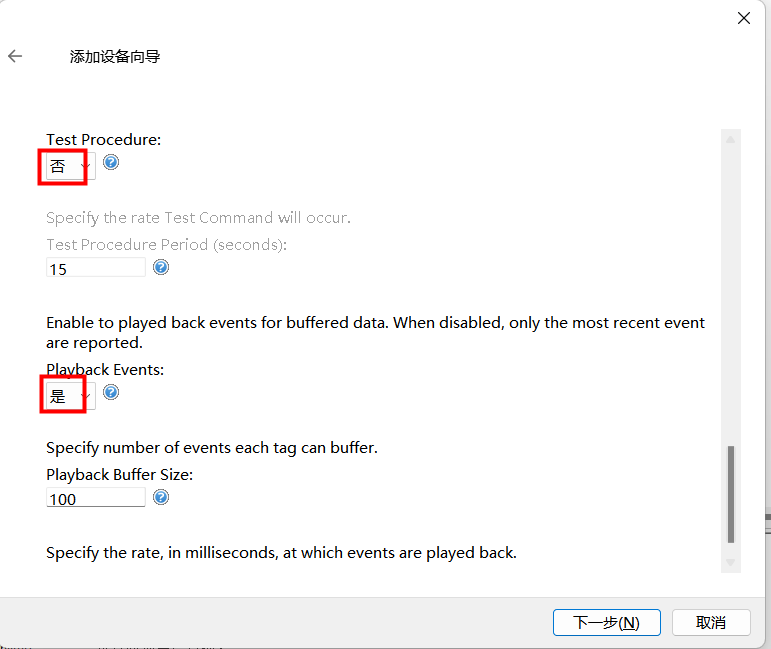

2，設置時鐘同步、總召、計數器召喚的初始化方式，默認即可。設置總召和計數器召喚的觸發周期時間，一般遙脈信號默認把計數器召喚時間改成1分鐘即可。設置是否啟用Test Procedure和Playback Events，視設備參數設置成一致即可。

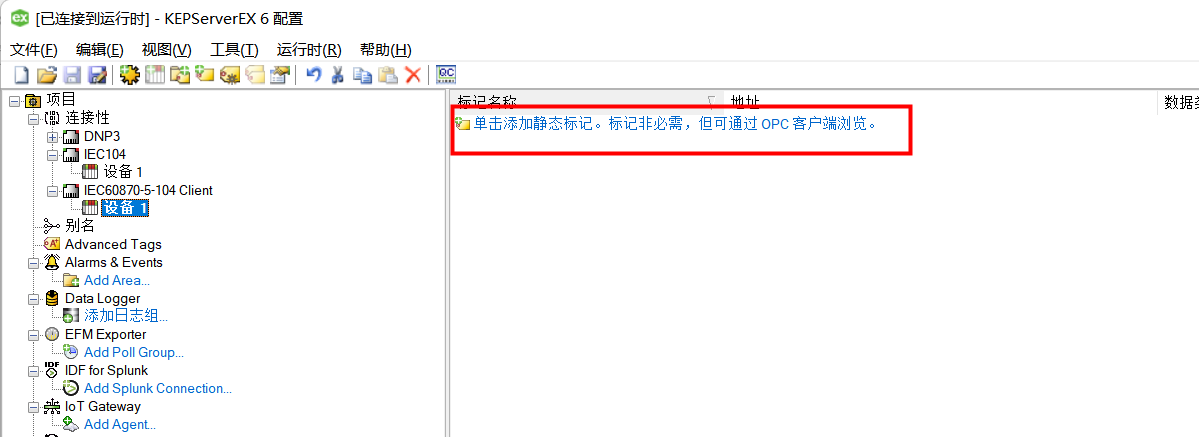

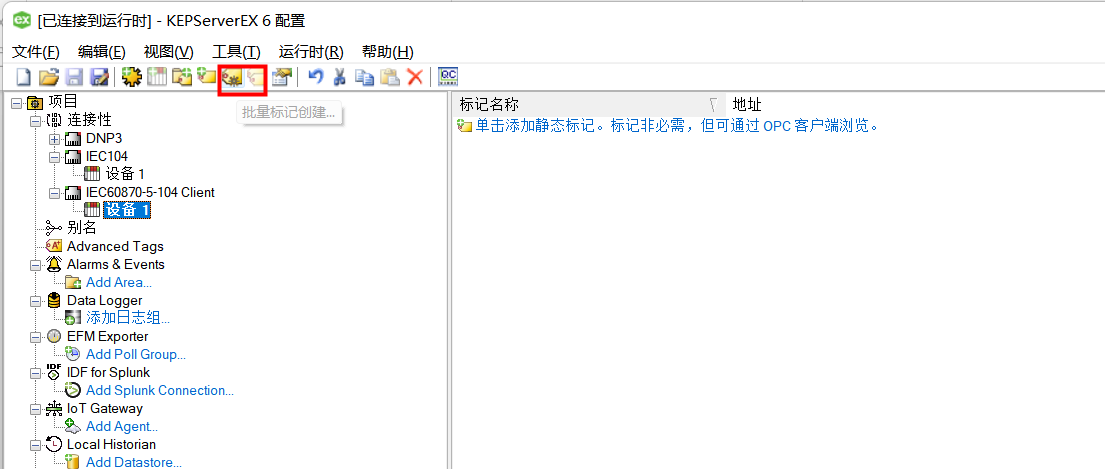

1，點擊軟件界面中的“Click to add a static tag”，或者工具欄中的“New Tag”新增標簽。
如果有需要建立標簽組，也可以在新建標簽之前先建立New Tag Group，單擊工具欄“New Tag Group”。

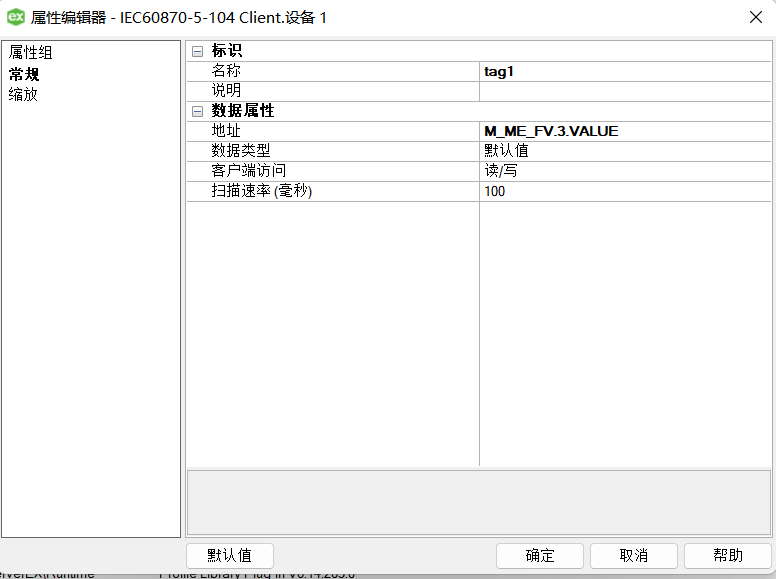

設置Tag屬性，這里我們輸入一個tag的名稱，地址為M_ME_FV.3.VALUE，即遙測地址，其他保持默認不變，單擊“OK”。
M_ME_FV.X.VALUE，代表遙測
M_SP.X.VALUE，代表遙信
M_IT.X.VALUE，代表遙脈
X代表IOA地址序號
C_SC.1.DIRECTVALUE，代表遙控

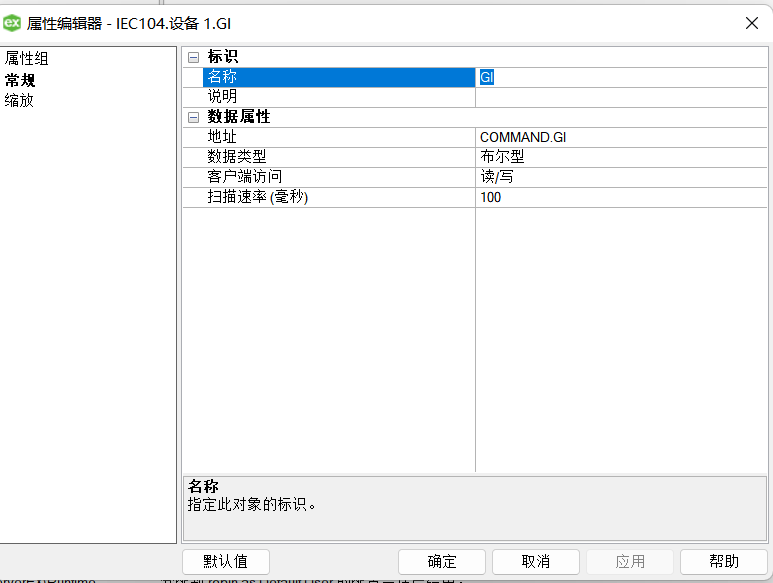

COMMAND.GI 代表總召

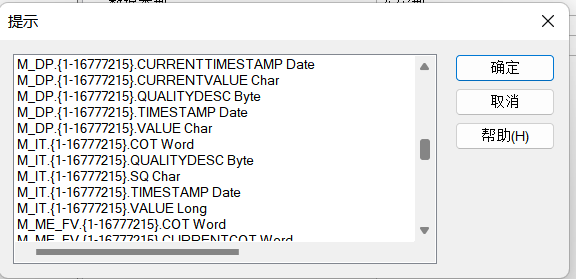

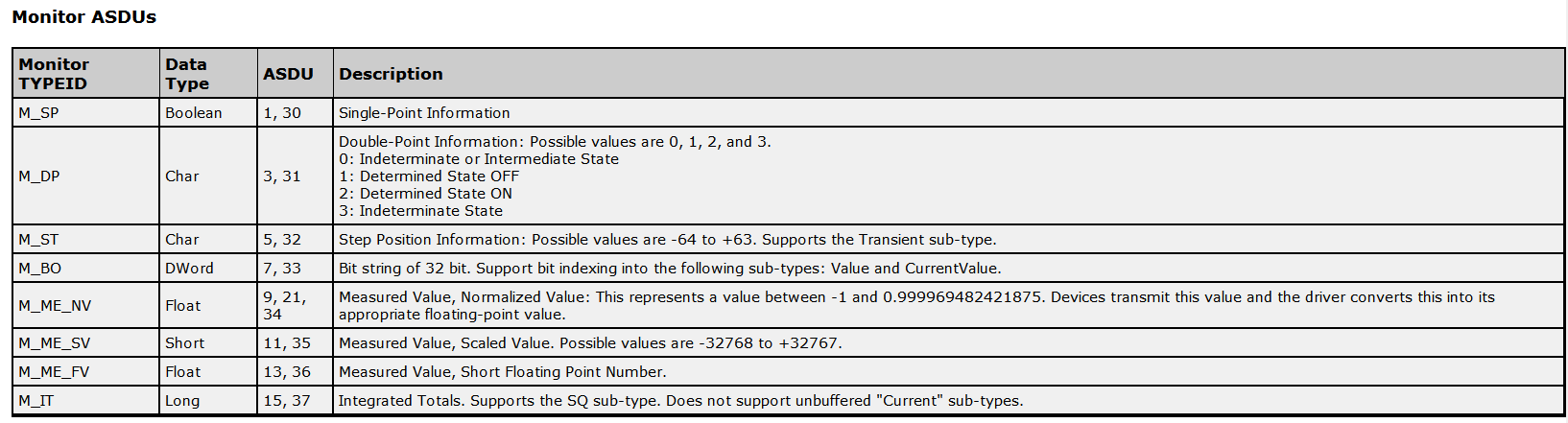

如需了解更多，可以點擊tag地址后面的地址描述信息
注意：填寫Address（地址）時，必須確保填寫的內容是硬件設備內部允許訪問的地址。
1，修改設備名稱“Name”，修改為需要的名稱，這里我們改為“設備1”，設置Common Address。
